Lüftungsgeräte

Seit 1991 sind wir der Partner für den Lüftungs- und Klimabau. Unsere Stärken sind Ihre Vorteile. Ob Beratung, Planung oder Ausführung, von uns können Sie alles erwarten.

RLK-Gigant

  • Wandstärke50 mm nach Norm EN1886
  • Mittleres Schalldämmmaß30 db/a - 50 db/a
  • Standardoberflächeverzinkt

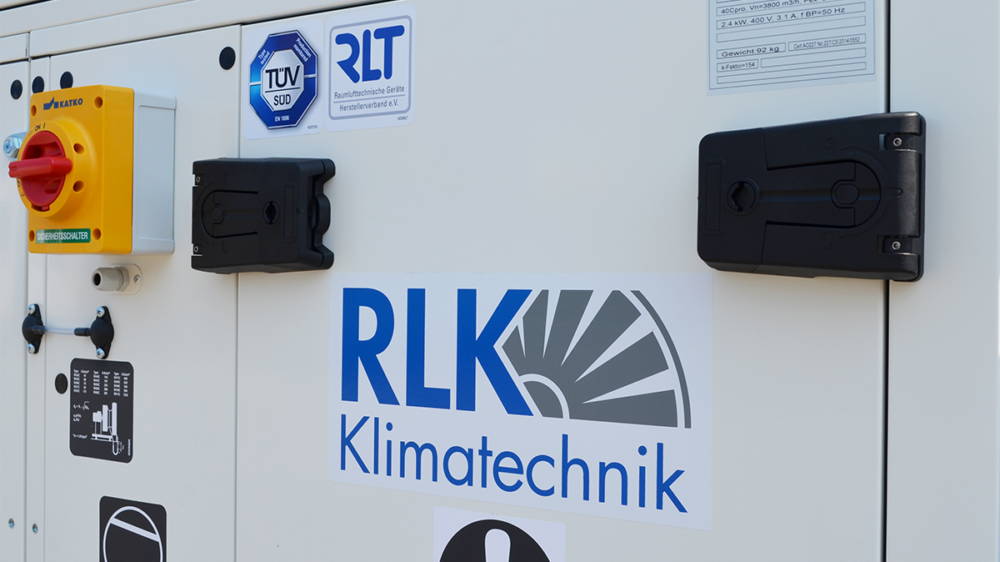

  • VerschlüsseKnebelverschlüsse, Vorreiber oder Griffhebel

Die Größen des Gerätes RLK-GIGANT Reihe M - Querschnitt

  • Größe: M2 | Maß 550x550 mm | 2000m³/h
  • Größe: M2.5 | Maß 600x600 mm | 2500m³/h
  • Größe: M3.15 | Maß 650x650 mm | 3150m³/h
  • Größe: M4 | Maß 730x730 mm | 4000m³/h
  • Größe: M5 | Maß 800x800 mm | 5000m³/h
  • Größe: M6.3 | Maß 900x900 mm | 6300m³/h
  • Größe: M8 | Maß 1000x1000 mm | 8000m³/h
  • Größe: M10 | Maß 1100x1100 mm | 10 000m³/h
  • Größe: M12.5 | Maß 1200x1200 mm | 12 500m³/h
  • Größe: M16 | Maß 1350x1350 mm | 16 000m³/h
  • Größe: M20 | Maß 1500x1500 mm | 20 000m³/h
  • Größe: M25 | Maß 1700x1700 mm | 25 000m³/h
  • Größe: M31.5 | Maß 1900x1900 mm | 31 500m³/h
  • Größe: M40 | Maß 2100x2100 mm | 40 000m³/h
  • Größe: M50 | Maß 2300x2300 mm | 50 000m³/h

RLK - Gigant

  • Betonung auf hochwertige Verarbeitungsqualität und Preis/Leistung Verhältnis.
  • Service und Montage Freundlichkeit – Leicht montierbar und zugängliche innenliegende Geräteverbindungen.
  • Hohe Variabilität in der Ausführung macht es möglich maßgeschnittene Lösungen anzubieten.
  • Lieferbar in beliebigen RAL-Farbton.

Verwendete Normen

  • EN 13053 – Lüftung von Gebäuden – Zentrale raumlufttechnische Geräte – Leistungskenndaten für Geräte, Komponenten und Baueinheiten
  • EN 13779 – Lüftung von Nichtwohngebäuden – Allgemeine Grundlagen und Anforderungen für Lüftungs- und Klimaanlagen.
  • EN 1886 – Lüftung von Gebäuden – Zentrale raumlufttechnische Geräte – Rohrleitungen-Mechanische Eigenschaften und Messverfahren.
  • VDI 6022 – Raumlufttechnik, Raumluftqualität – Hygieneanforderungen an Raumlufttechnische Anlagen und Geräte (VDI-Lüftungsregeln).

Detailaufnahmen

Ventilator mit Laufrad aus Verbundwerkstoff (Kompositwerkstoff)

  • Fabr.: Ziehl-Abegg
  • Laufräder mit den Durchmessern von 250 bis 630 mm, durch Naben und Einlaufdiffusor mit Messdüse besetzt.
  • Wärmebeständigkeit: -20 / +80 °C.

Ventilator mit Laufrad aus Stahl

  • Laufräder in den Größen von 225 bis 1120 mm, durch Naben und Einlaufdiffusor mit Messdüse besetzt.
  • Laufräder sind pulverbeschichtet (RAL 5002).
  • Wärmebeständigkeit: max. 80 °C

Erhitzer

  • - Wassererhitzerkammern
  • - Dampferhitzerkammern
  • - Elektroerhitzerkammern

Kühler

  • - Wasserkühlkammern
  • - Kühlkammern mit Verdampfer
  • - Dampf - Befeuchtungskammern

Filter

  • - Taschenfilter EU3 bis EU9
  • - Z-Line Filter G3, G4 und M5
  • - Aktivkohlefilter
  • - Metallfilter EU3

Neben einer zu jedem Gerät individuell geplanten Regelung können wir Ihnen folgendes Zubehör anbieten:

  • - elastische Verbinder mit Potentialausgleich
  • - Jalousieklappe mit diversen Stellmotoren
  • - Kulissenschalldämpfer
  • - Grundrahmen und Regendächer

Feldgeräte wie z.B:

  • - Differenzdruckdosen
  • - Kanaltemperaturfühler
  • - Frostschutzthermostate

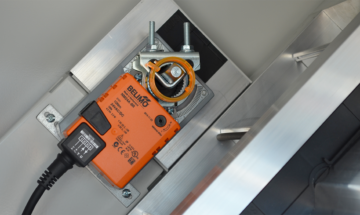

  • - Klappenstellmotore
  • - Reperaturschalter usw.
