Schalldämmgehäuse

Um die Verordnungen und Vorschriften einzuhalten, den nachbarschaftlichen Frieden zu wahren, oder um sich selbst vor dem Geräuschpegel der eigenen Klimaanlage zu schützen, ist eine zusätzliche Schalldämmung oft die einzige Möglichkeit, die bestehende Anlage weiter zu betreiben. Die Höhe der benötigten Schallreduzierung hängt von den jeweils geltenden Vorschriften ab, ebenso wie von den baulichen Gegebenheiten, dem Standort oder der Nähe zu den Nachbarn. Auch die Größe und Art der Anlage ist ausschlaggebend für die Dimensionierung des benötigten Schallschutzes.

Daher bieten wir Ihnen eine breite Palette an verschiedenen Schalldämmgehäusen sowie Zubehör an, um Probleme mit Schallemissionen durch Kälte-, Klimaanlagen oder Wärmepumpen in jeder Situation beheben zu können.
Da wir alle Schallschutzgehäuse selber produzieren können wir neben den Standardgehäusen auch Sonderkonstruktionen anbieten. Zudem sind unsere Schallschutzgehäuse nicht nur für Neuinstallationen geeignet, sondern lassen sich in den meisten Fällen problemlos nachrüsten. Sprechen Sie uns an!
Neben dem eigentlichen Zweck der Schallemissionsreduzierung bieten unsere Schalldämmgehäuse noch zusätzlichen Schutz der Anlage vor mechanischen Beschädigungen, Vandalismus und Witterungseinflüssen.

Das Gehäuse

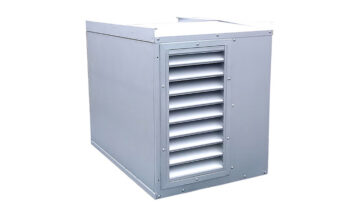

Das SDG10 ist für Wärmepumpen, Kälte- und Klimaanlagen geeignet, welche eine horizontale Ansaugung und eine horizontale Ausblasung besitzen. Die Luftansaugung und -ausblasung erfolgt über die für Wartungszecke leicht zu entfernenden Wetterschutzgitter, wahlweise von hinten oder von den Seiten.
Die Schallreduzierung beträgt dabei bis zu 10 dB(A). Gefertigt wird das SDG10 aus verzinktem Stahlblech. Zur Schallreduktion trägt eine innenliegende, 19 mm starke und nicht brennbare Dämmung bei. Die zugehörige Fußkonstruktion ist durch vier Gummidämpfer schwingungsentkoppelt.
Eine integrierte Trennung vermeidet zudem eine Zirkulation der angesaugten und der ausgeblasenen Luft und verhindert so einen Luftkurzschluss. Ein Schrägdach sorgt für den Schutz vor Wasser- und Schneelast. Das gesamte Gehäuse ist wetterfest und schützt die Außeneinheit durch seine stabile Konstruktion auch vor mechanischer Beschädigung.

Die wichtigsten Merkmale

  • geeignet für Geräte mit horizontaler Ansaugung und horizontaler Ausblasung
  • Schallemissionsreduzierung von bis zu 10 dB(A)
  • Ausblasung vorne
  • Ansaugung von hinten oder seitlich
  • kompakte Bauweise
  • maximale Gerätemaße: 1500 x 1000 x 450 mm (H x B x T)
  • einfache Installation
  • geeignet für eine Wandmontage

Das Gehäuse

Das SDG14 ist für Wärmepumpen, Kälte und Klimaanlagen geeignet, welche eine horizontale Ansaugung sowie Ausblasung besitzen. Die Luftansaugung erfolgt von hinten, die Luftausblasung nach vorne. Die Schallreduzierung beträgt dabei bis zu 14 dB(A).
Gefertigt wird das SDG14 aus einem Aluminiumprofil und 50 mm starken Schalldämmpaneelen. Diese bestehen aus verzinktem Stahlblech mit einer 50 x 50 mm Perforierung auf der Rückseite. Innen liegend befindet sich eine Dämmung aus circa 50 mm dicker Mineralwolle, welche mit einem Glasseidengewebe kaschiert ist. Eine mitgelieferte anpassbare Luftstromführung vermeidet zudem eine Zirkulation der angesaugten und der ausgeblasenen Luft und verhindert somit einen Luftkurzschluss.
Die Luftansaugung und -ausblasung erfolgt über für Wartungszwecke leicht zu entfernende Wetterschutzgitter. Das gesamte Gehäuse ist wetterfest und schützt die Außeneinheit durch seine stabile Konstruktion auch vor mechanischer Beschädigung. Durch die Höhenverstellbaren Füße lässt sich das Gehäuse einfach waagerecht ausrichten.

Die wichtigsten Merkmale

  • geeignet für Geräte mit horizontaler Ansaugung und horizontaler Ausblasung
  • Schallemissionsreduzierung von bis zu 14 dB(A)
  • Ausblasung nach vorne
  • Ansaugung von hinten
  • kompakte Bauweise
  • maximale Geräteabmaße: 1700 x 1500 x 500 mm (H x B x T)
  • einfache Installation
  • bis zu drei Geräte in einem Gehäuse möglich
  • flexible Luftstromführung

Das Gehäuse

Das SDG15 ist für Wärmepumpen, Kälte und Klimaanlagen geeignet, welche eine horizontale Ansaugung und eine vertikale Ausblasung besitzen. Angesaugt wird die Luft von hinten und von den Seiten, während die Ausblasung nach oben erfolgt. Die Schallreduzierung beträgt dabei bis zu 15 dB(A).
Gefertigt wird das SDG15 aus einem Aluminiumprofil und 50 mm starken Schalldämmpaneelen. Diese bestehen aus verzinktem Stahlblech mit einer 50 x 50 mm Perforierung auf der Rückseite. Innenliegend befindet sich eine Dämmung aus circa 50 mm dicker Mineralwolle welche mit einem Glasseidengewebe kaschiert ist.
Die Luftansaugung und -ausblasung erfolgt über die, für Wartungszwecke leicht zu entfernenden Wetterschutzgitter. Eine mitgelieferte anpassbare Luftstromführung vermeidet zudem eine Zirkulation der angesaugten sowie der ausgeblasenen Luft und verhindert somit einen Luftkurzschluss. Das gesamte Gehäuse ist wetterfest und sorgt durch seine stabile Konstruktion für einen zusätzlichen Schutz des Gerätes vor mechanischer Beschädigung.

Die wichtigsten Merkmale

  • geeignet für Geräte mit horizontaler Ansaugung und vertikaler Ausblasung
  • Schallemissionsreduzierung von bis zu 15 dB(A)
  • Ansaugung von hinten und seitlich
  • Ausblasung nach oben
  • kompakte Bauweise
  • maximale Geräteabmaße: 2100 x 1400 x 1050 mm (H x B x T)
  • einfache Installation
  • bis zu drei Geräte in einem Gehäuse möglich
  • flexible Luftstromführung
  • geringe Druckverluste von < 15 Pa

Das Gehäuse

Das SDG18 ist für Wärmepumpen, Kälte- und Klimaanlagen geeignet, welche eine horizontale Ansaugung und eine horizontale Ausblasung besitzen. Die Luftansaugung erfolgt wahlweise von hinten oder von den Seiten. Die Schallreduktion beträgt dabei bis zu 18 dB(A). Das Gehäuse besteht aus circa 100 mm dicken Schalldämmpaneelen aus verzinktem Stahl und innenliegendem nicht brennbarem Dämmmaterial.
Die Luftansaugung und Luftausblasung erfolgt über Wetterschutzgitter mit gedämmten Lamellen, welche auf der Unterseite mit Glasseide kaschiert sind. Die zugehörige Fußkonstruktion ist durch vier Gummidämpfer schwingungsentkoppelt. Eine integrierte Trennung der Ausblas- wie der Ansaugseite vermeidet eine Luftzirkulation und somit einen Luftkurzschluss. Das ebenfalls gedämmte Dach sorgt durch seine Schrägen für den Schutz vor Wasser- und Schneelast. Das gesamte Gehäuse ist wetterfest und schützt die Außeneinheit durch seine stabile Konstruktion – auch vor mechanischer Beschädigung.

Die wichtigsten Merkmale

  • geeignet für Geräte mit horizontaler Ansaugung und horizontaler Ausblasung
  • Schallemissionsreduzierung von bis zu 18 dB(A)
  • Ansaugung von hinten oder seitlich
  • Ausblasung nach vorne
  • kompakte Bauweise
  • maximale Geräteabmaße: 1500 x 1000 x 450 mm (H x B x T)
  • einfache Installation
  • geringe Druckverluste von < 10 Pa

Das Gehäuse

Das SDG25H ist für Wärmepumpen, Kälte- und Klimaanlagen geeignet, welche eine horizontale Ansaugung und Ausblasung besitzen. Es besitzt eine integrierte Luftstromumlenkung, wodurch die Luftansaugung wahlweise von links oder vorne erfolgt und die Luftausblasung nach hinten oder rechts. Die Schallreduzierung beträgt dabei bis zu 25 dB(A). Im Ansaug- und Ausblaskanal des SDG25HS befindet sich zusätzlich ein Kulissenschalldämpfer der eine Schallreduzierung von bis zu 27 dB(A) erreicht.
Gefertigt wird das SDG25H aus einem Aluminiumprofil und 50 mm starken Paneelen. Die Vorder- und Rückseite des Gehäuses haben eine 50 x 50 mm Perforierung auf der Innenseite. Die Dämmung besteht aus circa 50 mm dicker Mineralwolle, kaschiert mit einem Glasseidengewebe. Um einen Luftkurzschluss zu verhindern, wird die Zu- und Abluft durch eine Membran getrennt. Das gesamte Gehäuse ist wetterfest und schützt die Außeneinheit durch seine stabile Konstruktion auch vor mechanischer Beschädigung.

Die wichtigsten Merkmale

  • Schallemissionsreduzierung von bis zu 25 dB(A) (SDG25H)
  • Schallemissionsreduzierung von bis zu 27 dB(A) (SDG25HS)
  • kompakte Bauweise
  • maximale Geräteabmaße: 1545 x 1030 x 430 mm (H x B x T)
  • einfache Installation
  • Ansaugung von hinten oder rechts
  • Ausblasung nach vorne oder links
  • Ansaug- und Ausblasseite vor Ort anpassbar

Sie haben Interesse an einem Produkt? Stellen Sie uns Ihre unverbindliche Anfrage.

    Anrede *

    Name *

    E-Mail *

    TelefonBitte um Rückruf

    Produkt

    Anfrage *

    Ja, ich habe die Datenschutzerklärung gelesen und erkläre mich damit einverstanden.

    Details zu unseren Schalldammgehäusen

    Bei unseren Produkten unterscheiden wir zwischen gänzlich und nur seitlich umschlossenen Gehäusen. Schalldämmgehäuse sind vollständig umschlossen und Schallschutzgehäuse lediglich an den Seiten.

    Die auf dieser Seite beschriebenen Schalldämmgehäuse sind für Wärmepumpen, Kälte- und Klimaanlagen geeignet. Folgend finden Sie einen Vergleich unserer Produkte.

    SDG10:

    • Ansaugung/Ausblasung: horizontal
    • Schallreduzierung: bis zu 10 dB(A)
    • Material: verzinktes Stahlblech
    • Dämmung: 19 mm stark und nicht brennbar
    • maximale Gerätemaße: 1500 x 1000 x 450 mm

    SDG18:

    • Ansaugung/Ausblasung: horizontal
    • Schallreduzierung: bis zu 18 dB(A)
    • Material: verzinktes Stahlblech
    • Dämmung: 100 mm dicke Schalldämmpaneele
    • maximale Gerätemaße: 1500 x 1000 x 450 mm

    SDG23H und SDG23HS:

    • Ansaugung/Ausblasung: horizontale Ansaugung sowie Ausblasung
    • Schallreduzierung: bis zu 27 dB(A)
    • verzinktes Stahlblech
    • Dämmung: 50 mm dicke Mineralwolle
    • maximale Gerätemaße: 1545 x 1030 x 430 mm

    Für weitere Informationen zu unseren Schalldämmgehäusen stehen wir gerne zur Verfügung. Sie können uns telefonisch unter +49 2151 820 78 0 kontaktieren oder uns eine E-Mail an info@rlk.de senden.
